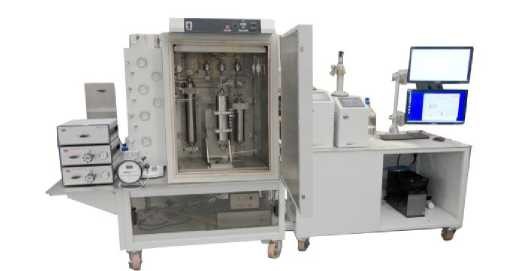

Серия CFS Стенд для исследования и разработки технологи ПНП

Установка CFS-700 позволяет проводить эксперименты при пластовых условиях гидростатическом, литостатиче­ском давлении и температуре пласта.

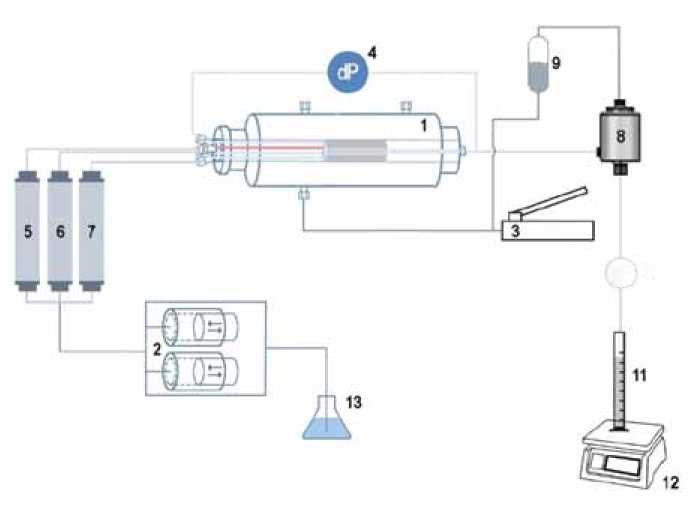

Образец в ходе эксперимента загружают в гидростати­ческий кернодержатель, обеспечивающий всесторонний обжим. Давление обжима и поровое дав­ление задают с помощью ручного гидравлического насо­са или регулятора противодавления. Пластовые жидко­сти подаются в кернодержатель при постоянном расхо­де или давлении из гидроаккумуляторов с плавающим поршнем. Гидравлическая жидкость подается в гидроаккумуляторы с помо­щью инжекционной насосной системы. Перепад давле­ния на образце керна измеряют с помощью блока датчи­ков дифференциального давления. Поступающие из кернодержателя флюиды собирают в бюретки с помощью автоматического коллектора фракций на основе счета времени или количества капель. Установка может комплектоваться встраиваемым в поток pH-метром, а также электронными весами для измерения объема выхода флюида и другими компонентами по запросу Заказчика. Кернодержатель с образцом керна и контейне­ры с пластовыми флюидами располагаются внутри воз­душного термостата.

Управление установкой и сбор дан­ных в ручном или автоматическом режиме осуществля­ется с помощью компьютерной станции и специально­го программного обеспечения APPLILAB. Обработка дан­ных производится с помощью уникального программно­го пакетов CYDAR или PETROWORKS.
