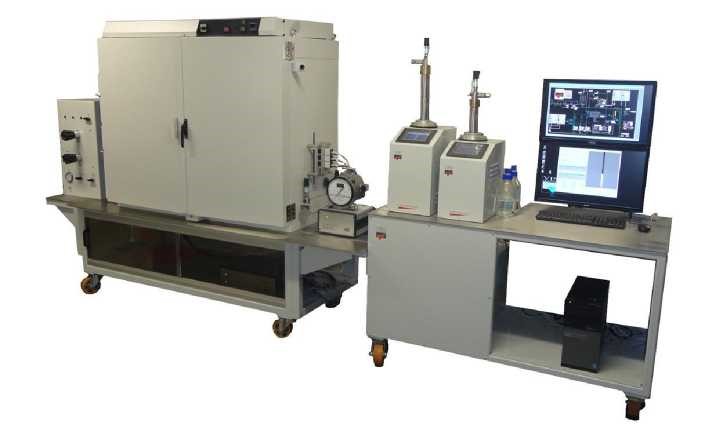

AUTOFLOOD-700 Автоматизированный стенд для определения ОФП при нестационарном вытеснении

Стенд предназначен для проведения экспериментов по нестационарной двухфазной фильтрации пластовых флюидов в системе жидкость/жидкость и жидкость/газ: эксперименты по определению ОФП образцов керна по жидкости или газу, эксперименты по нефтевытеснению с применением технологических жидкостей для повыше­ния нефтеотдачи и т.д.

  • ОПИСАНИЕ
  • технические характеристики
  • КОМПЛЕКТАЦИЯ
ОПИСАНИЕ
Стандартная конфигурация установки позволяет проводить эксперименты по однофазной фильтрации жидкостей через образец горной породы: определение абсолютной проницаемости по воде или нефти при остаточном насыщении образца вторым флюидом, тесты на совместимость воды, закачиваемой в пласт, с горной породой и пластовой водой, тесты по измерению критической скорости фильтрации и т.д.
Стенд AUTOFLOOD-700 позволяет проводить эксперименты при пластовых условиях — гидростатическом, литостатическом давлении и температуре пласта.
Образец в ходе эксперимента загружается в гидростатический кернодержатель, обеспечивающий всесторонний равномерный обжим. Уровень давления обжима и порового давления в системе поддерживается автоматически с помощью отдельных насосных систем, а также регулятора противодавления.
Пластовые жидкости подают в кернодержатель при постоянном расходе или давлении из контейнеров с плавающим поршнем. Гидравлическая жидкость в контейнеры поступает с помощью инжекционной насосной системы. Газ подается через газовую линию, оснащенную газовым регулятором высокого давления, изолирующими кранами и массовым расходомером. Перепад давления на образце керна измеряется с помощью блока датчиков дифференциального давления. Объем флюидов, поступающих из кернодержателя, измеряется с высокой точностью с помощью видео-сепаратора высокого давления и температуры. Кернодержатель с образцом керна, контейнеры с пластовыми флюидами и видеосепаратор располагаются внутри воздушного термостата. Система укомплектована набором автоматических пневматических кранов. Управление кранами, насосными блоками, видео-сепаратором, термостатом, массовым расходомером для контроля подачи газа, а также сбор данных в ручном или автоматическом режиме осуществляется с помощью компьютерной станции и специального программного обеспечения AppliLab. Насосы также могут управляться с помощью встроенной панели управления с сенсорным экраном.
Обработка данных производится автоматически с помощью ПО AppliLab, а также оператором с помощью уникального программного пакета Cydar или Petroworks. Отчет формируется автоматически в виде документа Excel.

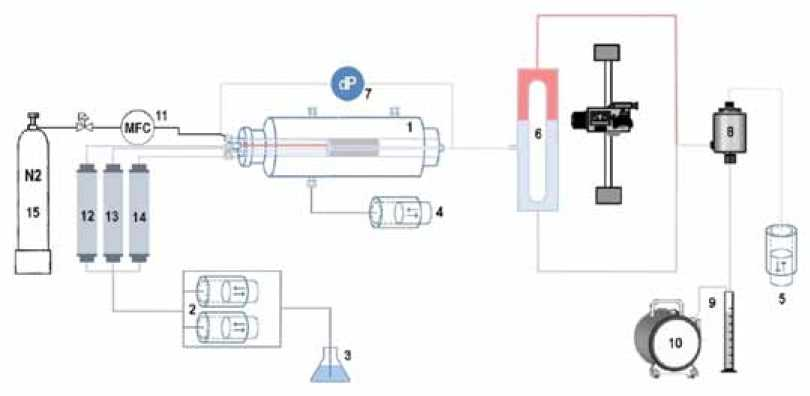

Рис. 1 Принципиальная блок-схема установки AUTOFLOOD-700

1 - кернодержатель; 2 - двухцилидровая инжекционная насосная система; 3 - танк с гидравлической жидкостью; 4 - поршневой насос давления обжима; 5 - поршневой насос порового давления (противодавления); 6 - видеосепаратор; 7 - коллектор измерения перепа­да давления; 8 - регулятор противодавления; 9 - бюретка; 10 - счетчик газа; 11 - массовый расходомер газа; 12, 13, 14 - поршневые жид­костные контейнеры; 15 - газовый баллон с азотом



технические характеристики

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Макс. давление обжима:

68.9 МПа (10000 psi)

Макс. поровое давление:

68.9 МПа (10000 psi)

Макс. давление газа:

20.68 МПа (3000 psi)

Рабочая температура:

до 150°C

Объемная скорость фильтрации:

0,005 … 50 см3/мин

Диаметр:

25.4 мм, 30 мм , 38.1 мм (другой диаметр — по запросу)

Длина:

от 25 до 150 мм (другая длина — по запросу)

Материал:

Нержавеющая сталь 316 по запросу — HASTELLOY

Электропитание:

~220В, 50 Гц

Требуется подводка воздуха:

0.68 МПа (100 psi)


КОМПЛЕКТАЦИЯ

Комплект поставки

  • Инжекционный насос
  • Комплект поршневых жидкостных контейнеров
  • Линия инжекции газа
  • Гидростатический кернодержатель
  • Двухфазный сепаратор
  • Следящая видеосистема
  • Воздушный термостат
  • Автоматическая насосная система поддержания давления обжима ACP-700
  • Автоматическая насосная система поддержания противодавления ABPR-700
  • Контрольно-измерительная аппаратура
  • Стойка электрооборудования
  • Клапанная и трубопроводная арматура
  • Компьютерная станция и ПО AppliLab для сбора данных и контроля установки
  • Жидкостный газометр
  • Комплект запасных частей на 2 года эксплуатации
  • Документация на русском языке

Дополнительно

  • Модернизация под специфические требования заказчика
  • Рентгеновский сканер для двухфазной системы (для измерения профиля насыщения образца пластовыми флюидами)
  • Компрессор для подачи воздуха
  • Газбустер для подачи газа под давлением
  • Вакуумный насос
  • Калибратор давления
  • Емкость для перекачки жидкостей в установку
  • ПО CYDAR CoreAnalysis
