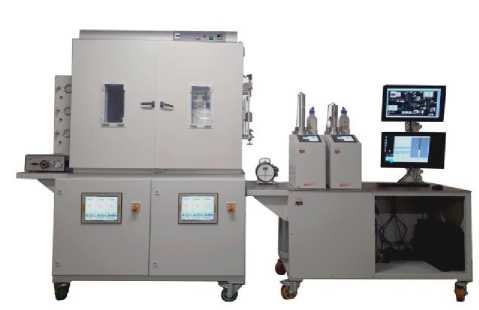

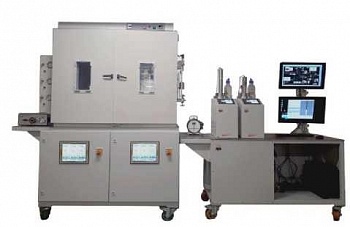

SRP/RPS-700 Автоматизированный стенд для определения ОФП при стационарной совместной фильтрации и нестационарном вытеснении

Стандартная конфигурация установки также позволяет проводить эксперименты по однофазной фильтрации жидкостей через образец горной породы: определение абсолютной проницаемости по воде или нефти при оста­точном насыщении образца вторым флюидом, тесты на совместимость воды закачиваемой в пласт с горной поро­дой, пластовой водой, тесты по измерению критической скорости фильтрации и т.д.
Стенды SRP/RPS-700 позволяет проводить эксперименты при пластовых условиях — гидростатическом, литостати­ческом давлении и температуре пласта. Стенды SRP оснащены для модулем измерения УЭС.
Образец в ходе эксперимента загружается в гидростати­ческий кернодержатель, обеспечивающий всесторонний равномерный обжим. Уровень давления обжима и поро­вого давления в системе поддерживается автоматически с помощью отдельных насосных систем, размещенных вну­три главного термостата, а также регулятора противодав­ления.
Трехцилиндровые насосные системы, оборудованные индивидуальными термостатами, используются для пода­чи флюидов (нефти и воды) в кернодержатель в режиме рециркуляции, а также в режиме инжекции (при постоян­ном значении расхода или давления). В режиме рециркуляции жидкости после фильтрации через образец керна попадают в видеосепаратор высокого давления и темпе­ратуры, используемый для измерения объема флюидов, поступающих из кернодержателя. Флюиды разделяются в видеосепараторе за счет разности плотностей и отводятся обратно в соответствующую насосную систему, после чего снова инжектируются в кернодержатель.
В режиме инжекции жидкости после фильтрации через образец керна и разделения в видео-сепараторе попадают на регулятор противодавления и отводятся из системы. Инжекционная / рециркуляционная насосная система, используемая для подачи воды, может быть задействова­ на для подачи гидравлической жидкости в один из четырех жидкостных поршневых контейнеров (по запросу возмож­на установка дополнительных контейнеров). Система ком­плектуется модулем измерения удельного электрического сопротивления в соответствии с ОСТ 39-235-89 (измерение водонасыщенности образца). Газ подается через газовую линию, оснащенную газовым регулятором высокого дав­ления, изолирующими кранами и массовым расходоме­ром. Объем инжектированного газа измеряют счетчиком газа с жидкостным затвором. Перепад давления на образ­це керна измеряется с помощью блока датчиков дифферен­циального давления. Кернодержатель с образцом, контей­неры с пластовыми флюидами и видеосепаратор распола­гаются внутри воздушного термостата. Система укомплек­тована набором автоматических пневматических кранов. Управление кранами, насосными блоками, видеосепарато­ром, термостатом, массовым расходомером для контроля подачи газа, а также сбор данных в ручном или автомати­ческом режиме осуществляется с помощью компьютер­ной станции и специального программного обеспечения AppliLab. Управление насосами может осуществляться с помощью встроенной панели управления.
Обработка дан­ных производится автоматически с помощью ПО AppliLab, или с помощью уникального программного пакетов CYDAR или PETROWORKS. Отчет формируется автоматически в виде доку­мента MS Office Excel.

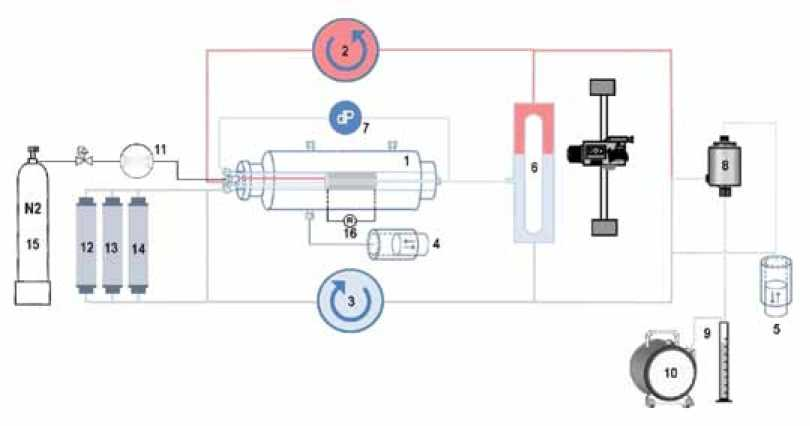

1- кернодержатель; 2 - рециркуляционная/инжекционная насосная система для нефти; 3 - рециркуляционная/инжекционная насо­сная система для воды; 4 - поршневой насос давления обжима; 5 - поршневой насос порового давления (противодавления);
6 - видеосепаратор; 7 - коллектор измерения перепада давления; 8 - регулятор противодавления; 9 - бюретка; 10 - счетчик газа; 11 - массовый расходомер газа; 12, 13, 14 - поршневые жидкостные контейнеры; 15 - газовый баллон с азотом; 16 - модуль измерения УЭС.
