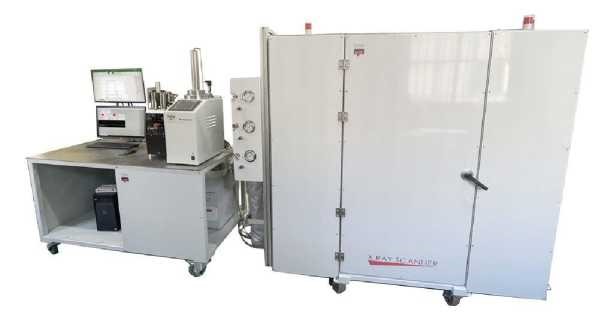

XRP-700 Автоматизированный стенд для определения ОФП с рентгеновским сканированием керна

Стандартная конфигурация установки позволяет проводить эксперименты по однофазной фильтрации жидкостей через образец горной породы (определение абсолютной проницаемости по воде или нефти при остаточном насыщении образца вторым флюидом, тесты на совмести¬мость воды закачиваемой в пласт с горной породой, пластовой водой, тесты по измерению критической скорости фильтрации и т.д.)
Установка XRP-700 позволяет проводить эксперименты при пластовых условиях — гидростатическом, литостатическом давлении и температуре пласта.
Образец в ходе эксперимента загружается в гидростатический кернодержатель, обеспечивающий всесторонний равномерный обжим. Уровень давления обжима и порового давления в системе поддерживается автоматически с помощью отдельных насосных систем, размещенных внутри главного термостата и регулятора противодавления. Трехцилиндровые насосные системы, оборудованные индивидуальными термостатами, используются для подачи флю¬идов (нефти и воды) в кернодержатель в режиме рециркуляции, а также в режиме инжекции (при постоянном значении расхода или давления). В режиме рециркуляции жидкости после фильтрации через образец керна попадают в видеосепаратор высокого давления и температуры, используемый для измерения объема флюидов, поступающих из кернодержателя. Флюиды разделяются в видеосепараторе за счет разности плотностей и отводятся обратно в соответствующую насосную систему, после чего снова инжектируются в кернодержатель. В режиме инжекции жидко¬сти после фильтрации через образец керна и разделения в видеосепараторе попадают на регулятор противодавления и отводятся из системы. Инжекционная/рециркуляционная насосная система, используемая для подачи воды, может быть задействована для подачи гидравлической жидкости в один из четырех жидкостных поршневых кон¬тейнеров (по запросу возможна установка дополнительных контейнеров). Система укомплектована модулем измерения удельного электрического сопротивления в соответствии с ОСТ 39-235-89 (измерение степени водонасыщенности образца). Профиль распределения насыщения образца керна пластовыми флюидами распознается с помощью рентгеновского сканера, оснащенного специальным кернодержателем из композиционного материала и системой термостатирования. Газ подается через линию, оснащен¬ную газовым регулятором высокого давления, изолирующими кранами и массовым расходомером. Объем инжек¬тированного газа измеряется счетчиком газа с жидкостным затвором. Перепад давления на образце керна измеряется с помощью блока датчиков дифференциального давления. Кернодержатель с образцом керна, контейнеры с пластовыми флюидами и видеосепаратор располагаются внутри воздушного термостата. Система укомплектована набором автоматических пневматических кранов. Управление кранами, насосными блоками, видеосепаратором, термостатом, массовым расходомером для контроля подачи газа, и сбор данных в ручном или автоматическом режиме осуществляется с помощью компьютерной станции и специального программного обеспечения AppliLab. Управление насосами может осушествляться с помощью встроенной панели управления.
Обработка данных производится автоматически с помощью ПО AppliLab, а также оператором с помощью уникального программного пакета Cydar (см. стр. 75). Отчет формируется автоматически в виде документа MS Office Excel.

ДОСТОИНСТВА

• Длина образца керна до 300 мм
• Автоматическое поддержание давления обжима и противодавления (порового давления)
• Возможность мониторинга профиля насыщения образца керна в режиме реального времени
• Термостатируемые трехцилиндровые рециркуляционные насосные системы
• Прецизионный видеосепаратор
• Регулятор противодавления с газовым демпфером
