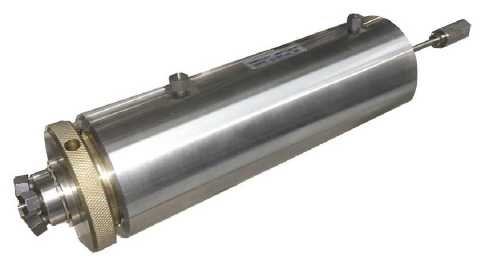

Cерия HYC Гидростатический кернодержатель

Цилиндрический образец керна помещается в манжету и крепится к неподвижному торцевому плунжеру на одном конце кернодержателя. На другом конце имеется подвижный плунжер, через который жидкость проходит по трубке диаметром ¼’’ (3,5 мм). Конструкция обеспечивает плотный контакт между плунжерами и образцом керна в широком диапазоне длин керна. Чтобы заменить образец керна, необходимо слить гидравлическую жидкость и отвинтить торцевую заглушку, вращая ее вручную против часовой стрелки. При этом будет извлечена вся сборка: неподвижный плунжер, манжета, керн и подвижный плунжер. После этого керн можно извлечь из манжеты. Загрузка нового образца керна осуществляется путем выполнения этой процедуры в обратном порядке.

 ПРЕИМУЩЕСТВА

• Давление обжима одинаково на всей площади поверхности образца, в том числе и на торцах

ДОПОЛНИТЕЛЬНО

• Порты давления вдоль керна для измерения перепадов давления
• Порты для электродов для измерения ЭС керна в ходе экспериментов по определению проницаемости
