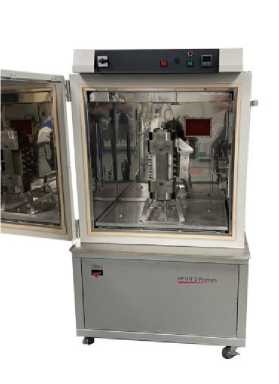

VSE-700-2PH Двухфазный видеосепаратор для измерения выхода флюидов при пластовых условиях
Устройство разделяет два флюида выходящих из керна при пластовых условиях.
Поступая в сепаратор, смесь попадает в вертикальную камеру, называемый «сепарационная камера». Последняя сообщается сверху и снизу с «измерительной камерой» через две горизонтальные секции ствола. Из-за силы тяжести более легкая жидкость остается над более тяжелой более тяжелой жидкостью. Эмульсия, образующаяся в сепарационной камере, препятствует точному определению объема, тогда как в измерительной камере можно наблюдать четкую границу раздела фаз. Граница раздела фаз в сепараторе непрерывно контролируется видеокамерой со встроенным зумом. Осветитель за сепаратором еще больше облегчает различение границ раздела жидкость/жидкость или газ/жидкость. Запатентованное программное обеспечение непрерывно отображает изображения потока, интерпретирует их и рассчитывает объемы жидкости, выходящей из керна.
Преимущества
- Простая калибровка устройства в ПО видеосепаратора
- Две камеры обеспечивают высокую точность измерения положения раздела фаз за счет снижения воздействия эмульсий
- Регистрация серии изображений раздела фаз позволяет восстановить данные и ход эксперимента
|
Рабочее давление: |
70.0 МПа (10’000) |
|
Рабочая температура: |
до 150°С |
|
Максимальное изменение объема: |
100 см3 (по запросу 300 см3) |
|
Точность измерения объема: |
0.01 см3 |
|
Материал: |
Сапфир, Нержавеющая сталь (Опция — ТИТАН) |
|
Разрешение: |
0.01 мм |
|
Поле зрения: |
100 мм |
|
Разрешение камеры: |
Цветная CDD камера 25 МПиксел |
|
Мощность осветителя |
25 Вт |
|
Электропитание: |
~220 В / 50 Гц |
