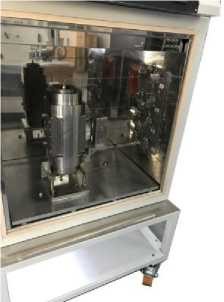

VSE-700-3PH Трехфазный видеосепаратор для измерения выхода флюидов при пластовых условиях

Смачиваемые части сепаратора содержат вертикальную сепарационную камеру, сообщающееся с измерительной камерой, высота которой равна высоте сепарационной измерительная камера усиливает процесс разделения фаз. В силу силы тяжести самая легкая жидкость останавливается наверху, самая тяжелая — внизу, а промежуточная жидкость — в середине. В сепарационной камере эмульсия всех флюидов препятствует точному определению объема, тогда как в измерительной камере можно наблюдать две четкие границы раздела фаз. В стенки сепараторы стороны встроены прозрачные окна. Размещение источника света за сепаратором еще больше облегчает наблюдение. Непрерывные измерения выхода флюидов выполняются с помощью запатентованного программного обеспечения для видеосъемки. Последний непрерывно отображает изображения раздела фаз, автоматически определяет, измеряет и записывает высоту одной или двух границ раздела фаз несмешивающихся жидкостей, таких как Жидкость/Жидкость и Жидкость/Газ. Наконец, он интерпретирует их и рассчитывает объемы вышедших флюидов и уровни флюидонасыщенности керна.

Преимущества

• Сепаратор — компактное устройство, которое легко устанавливается в термостате фильтрационной установки
• Полное наблюдения выхода фаз позволяет одновременно получать изменения объема фаз и координаты положения раздела фаз Вода/Нефть и Нефть/Газ в реальном времени. Тогда возможна перекрестная проверка между фактическими изображениями и расчетными данными
• Использование камер с высоким разрешением 4K для наблюдения за 10-см колонкой флюидов позволяет точно обнаруживать мениски и, следовательно, изменения объема
