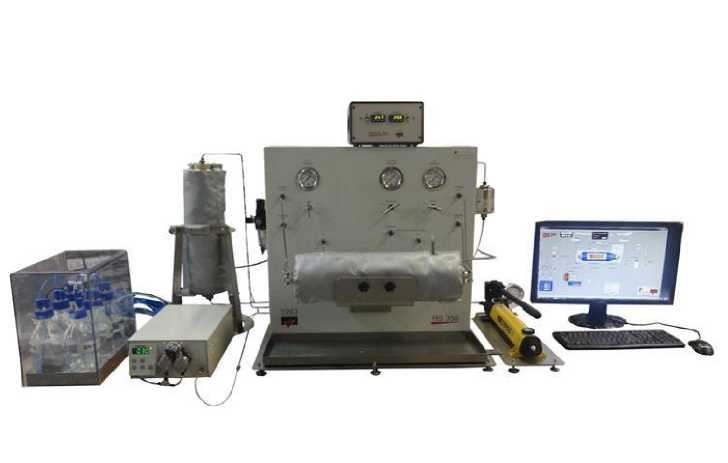

FES-350 Установка для исследования эксплуатационных характеристик продуктивных пластов

Стенд FES350 позволяет проводить исследования изменения проницаемости на цилиндрических образцах керна, подвергая их воздействию различных испытательных жидкостей.
  • ОПИСАНИЕ
  • технические характеристики
ОПИСАНИЕ

Жидкости могут впрыскиваться через керн в осевом направлении в любом направлении или циркулировать по касательной через одну из плоских торцевых поверхностей. Это химически непроницаемое устройство выдерживает при температуре до 150 °C все виды обработки, а также инжекции коррозионно-активных жидкостей.

Работа системы полностью контролируется компьютером с помощью пакета программ, который позволяет осуществлять мониторинг компонентов стенда и управление траекторией потока. Программное обеспечение на базе Windows позволяет пользователю запускать автоматические тестовые последовательности для оптимальной гибкости. Данные испытаний графически отображаются и записываются на жесткий диск через определенные промежутки времени.

технические характеристики

Максимальное давление обжима:

68.9 МПа (10’000 psi)

Максимальное поровое давление:

68.9 МПа (10’000 psi)

Максимальная рабочая температура:

150 oC

Диаметр керна:

1’’, 30 мм, 1.5” другой по запросу

Длина керна:

25 … 300 мм (1 … 12”) другой по запросу

Расход флюидов:

до 36 см3/мин

Перекачиваемых флюидов:

4

Вытесняемый флюид:

1

Число промежуточных портов давления:

До 5 с шагом 50 мм (2‘’)вдоль оси керна (опция)

Материал:

HASTELLOY, ПЭЭК

Электропитание:

~220В, 50 Гц

Требуется подводка воздуха:

0.68 МПа (100 psi)
