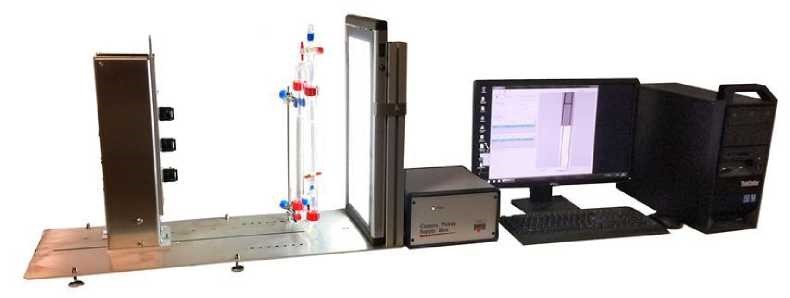

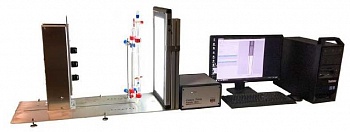

VSE-A-2PH Двухфазный видеосепаратор для измерения выхода флюидов при атмосферных условиях

Двухфазная смесь сначала поступает в вертикальную секцию стеклянной трубки, называемую «разделительной трубкой». Последняя сообщается сверху и снизу с «трубкой визуализации» через две горизонтальные секции стеклянной трубки. За счет силы тяжести, более легкий флюид остается над более тяжелым флюидом; в разделительной трубке эмульсия обеих жидкостей препятствует точному определению объема, тогда как в измерительной трубке можно наблюдать четкую границу раздела.

Раздел фаз постоянно контролируется видеокамерой со встроенным зумом. Размещение осветителя за трубкой облегчает распознавание границ фаз Жидкость/Жидкость или Газ/Жидкость.

Запатентованное программное обеспечение интерпретирует изображения разделов фаз и рассчитывает объемы выходящих из керна флюидов и уровни насыщения керна.
